現場を映す“新しい目” 360度カメラを用いた挑戦が配筋検査の常識を変える
【前田建設】現場業務を約80%削減！ 360度カメラとBIMの活用で配筋撮影時間を短縮化＆BPO活用で帳票作成を支援
インフロニア ストラテジー＆イノベーションは、デジタル技術やデータ利活用でインフロニアグループ全体を
支援しています。当サイトでは、インフロニアグループが牽引する業界の「ルールチェンジ」の取り組みや展望を、
随時ご紹介いたします。
What’s Changed

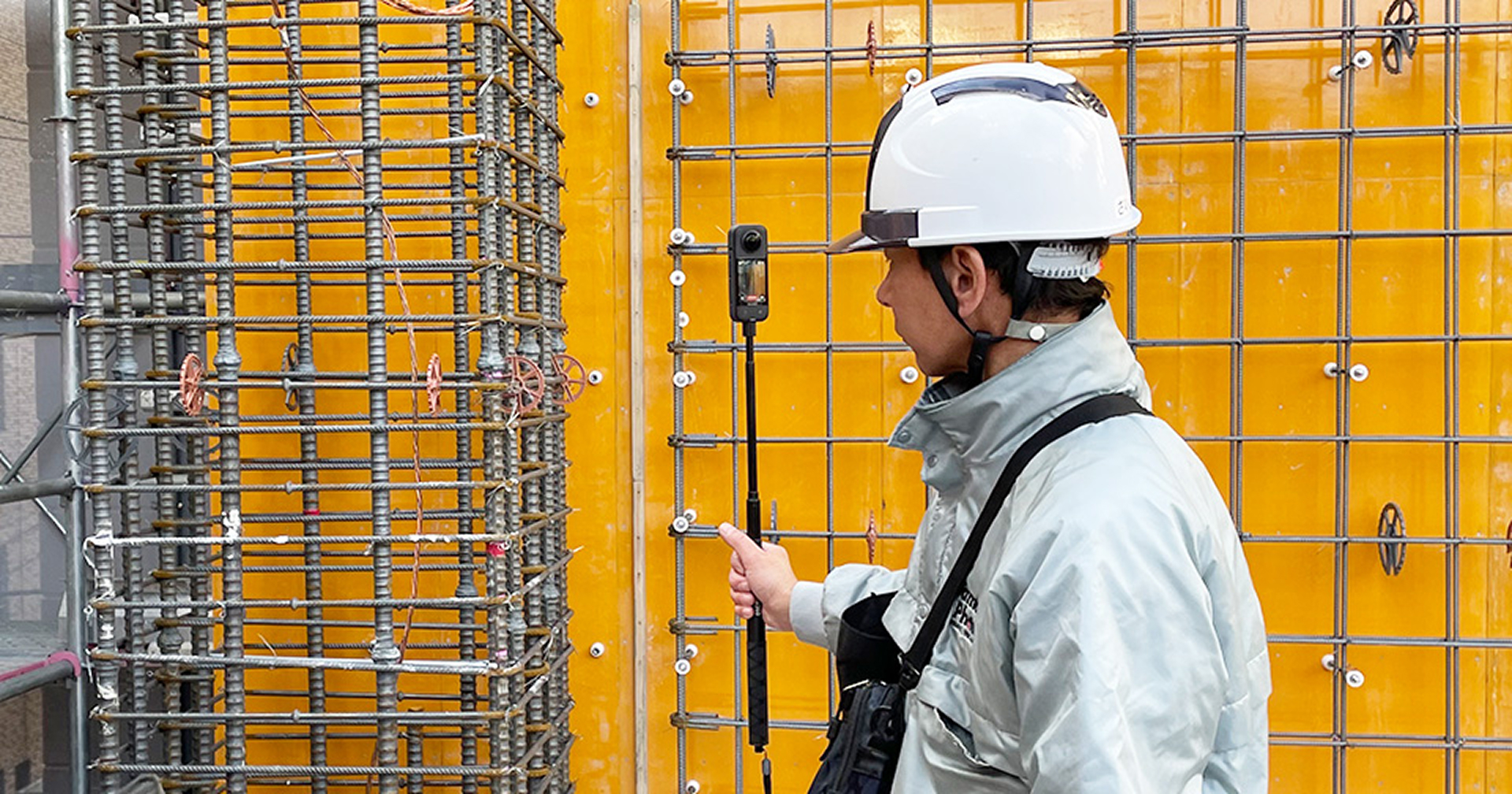

まるで“自撮り棒”なカメラを持って現場を一回りするのみで配筋検査の証跡写真を準備できる技術を開発

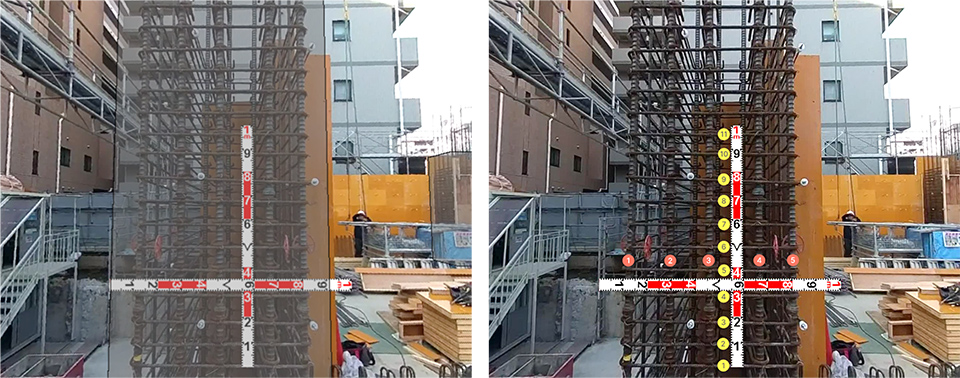

建設現場の施工を360度撮影可能なデジタルカメラで撮影した動画とBIMを精度よく重ね合わせることで、鉄筋の本数を確認するためのチェックマークや測量用メジャー等をデジタル上で貼り付けた“証跡写真”が後から静止画で切り出せ、帳票も作成可能となります。
従来手法であった「検査の証跡を残すために現場を歩き回って写真を大量撮影する」負荷が大幅削減されました。
※BIM（ビム）とは
「Building Information Modeling」の略語となり、コンピュータ上に作成した主に3次元の形状情報に加え、室等の名称・面積、材料・部材の仕様・性能、仕上げ等、建築物の属性情報を併せ持つ建物情報モデルを構築するシステムとなります。
Challenge & Change

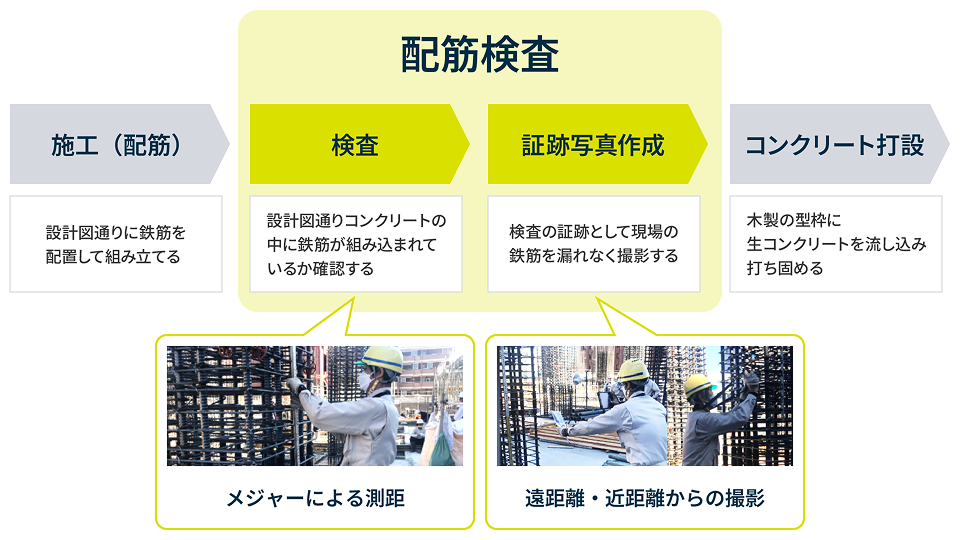

配筋検査とは
配筋検査とは、コンクリートの中に埋め込まれる「鉄筋」が、鉄筋工事の段階で設計通りに正しく組まれていることを確認する業務を指します。
配筋検査の課題
配筋検査は、施工管理工程の中でも職員の業務負荷が非常に高いことが課題でした。複雑に組まれた鉄筋の合間を縫って多くの写真を撮影しても、角度が悪かったりすると撮り直しになったり、天候に左右されてなかなか進まなかったりと、この労力を何とか減らせないか？と考案されたのが本サービスです。
業務負荷に繋がる主な要因
- 検査の証跡写真を撮るため、ときに複数人で現場に赴き、都度メジャーやマーカーを設置する手間がある
- 検査後、適切な画角から撮影する目的で、躯体上等に都度移動する必要がある
- 大量の証跡写真を工区毎に整理・選定し、帳票を作成する必要があるため、長時間の残業が発生し得る
- 各業務を工区毎の配筋業務が終わり次第随時行う必要があるため、他業務の中断が発生する
本サービスを用いた新しい業務イメージ
現場作業としては、360度カメラで現場の配筋状況を動画撮影するだけで対応可能となります。
従来の配筋撮影では複数人体制でデジタル黒板・リボンロッド・磁石を持ち歩いて撮影していましたが、このような業務負荷が大きく軽減しています。
このツールは、ピクシーダストテクノロジーズ株式会社・アクセンチュア株式会社と共同で開発したものであり、 撮影した動画ファイルをツールにアップロードすると、ツール上で動画とBIMが精度よく重ね合わさり、動画にデジタルメジャーを貼るための下準備が行われます。その後、業務を代行するBPO（Business Process Outsourcing）サービス担当者によって鉄筋の本数を確認するためのチェックマークやデジタルメジャー等を設置した検査の証跡写真が作成され、この写真を張り付けられた帳票がツール上で自動出力できるようになります。
Impact
現場業務の工数削減
前田建設内の実証実験では、本サービスが対象とする配筋写真の撮影と帳票作成に必要な現場工数が約80%削減されました（本サービスが対象としない写真も含めた、配筋に関わる全ての写真撮影と帳票作成を比較した場合は約50%削減）。
品質の担保
本サービスで作成された証跡写真や帳票は、実証実験の段階で指定確認検査機関の承認を得ています
現場からの声
- ロッドやマグネットを持ち歩く必要がなくなり、現場での記録写真を撮影する手間が大幅に削減された
- 360度動画が保存されているので、後から静止画の切り出しも可能となった。撮り忘れを心配し、余計な枚数を撮影するような手間も無くなった
- 従来の記録写真と比較しても遜色ない画質となる
今後の展望
前田建設が今後施工する適用可能な全現場において、本ソリューションを利活用する予定です。
本ソリューションを工事写真作成だけでなく様々な目的への活用を検証・展開することで、現場業務の削減のみならず、建築物の品質強化や関連する検査機関の負荷削減など、インフラの価値を最大化することを目的に、建設業界における「ルールチェンジ」を探求していきます。
